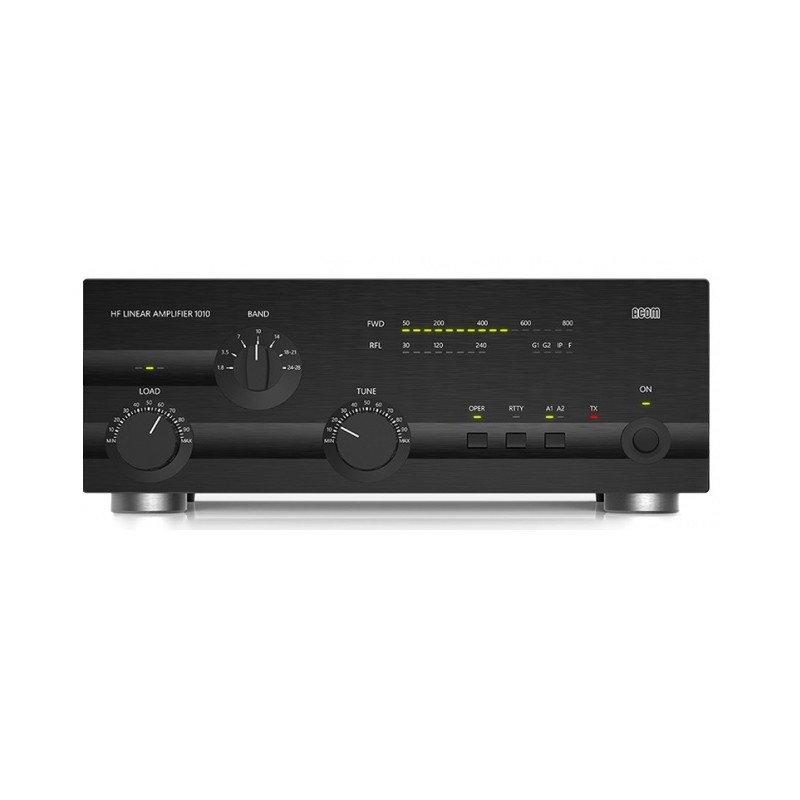

Amplificatore ACOM 1010 HF Lineare da 1,8 a 29,7 MHz

L' amplificatore ACOM 1010 HF coprono tutte le bande da 1,8 a 29,7 MHz. Forniscono oltre 700 W di uscita PEP (o 500 W in modalità continua) con meno di 60 watt di azionamento e funzionano senza speciali segnali del ricetrasmettitore; hanno bisogno solo della "massa su TX" e del drive richiesto.

Nessun accordatore d' antenna esterno è richiesto almeno finchè l'antenna presenta un VSWR uguale o inferiore a 3:1. L'amplificatore espleta le funzioni di un accordatore di antenna, permettendo di cambiare velocemente antenna e di usare un ampio spettro di frequenze.

La barra luminosa a LED superiore rileva sempre la potenza incidente di picco mentre quella inferiore è per leggere la potenza riflessa. Indicatori a LED avvisano in caso di anormali condizioni di funzionamento per la griglia 1, griglia 2, e dei parametri di placca.

Due uscite d'antenna sono selezionabili dal pannello frontale dell'amplificatore.

L'accordo d'antenna puo' essere ottenuto in meno di 10 secondi e a un quarto della potenza nominale d'uscita, in modo da ridurre il rischio di interferenze con altre stazioni e i rischi per la sicurezza dei componenti dell'amplificatore stesso.

L'amplificatore non necessita di alcuna speciale interfaccia per operare con il ricetrasmettitore, ha bisogno solo del segnale "ground on TX" e di 60 W RF di potenza in ingresso per erogare la piena potenza di uscita.

Una sola valvola Svetlana 4CX800A (GU74B), tetrodo ad alte prestazioni in ceramica-metallo con una dissipazione di placca di 600W (raffreddamento ad aria forzata, pilotata in griglia).

Caratteristiche Tecniche

• Copertura in frequenza : Tutte le bande amatoriali nella gamma 1.8-29.7 MHz.

• Potenza d'uscita : 700 W PEP o 500 W con portante continua.

• Prodotti d' intermodulazione : migliore di - 35 dB rispetto al livello d'uscita nominale.

• Ronzio alla frequenza di rete e rumore: migliore di - 40 dB rispetto al livello d'uscita nominale.

• Soppressione Armoniche in uscita: Migliore di 50 dB rispetto al livello d'uscita nominale.

• Impedenza d'ingresso e d'uscita :

• valore nominale: 50 Ω sbilanciato,connettore tipo UHF (SO239)

• circuito d'ingresso: a larga banda, VSWR inferiore a 1.3:1,su tutta la gamma 1.8-30MHz (non richiede sintonia ne commutazioni)

• percorso di bypass con VSWR inferiore a 1.1:1, su tutta la gamma 1.8-30MHz, 200 W massimo

• capacità d'accordo impedenza d'uscita (antenna) : con VSWR fino a 3:1 o piu'.

• Guadagno RF: 11dB tipico, risposta in frequenza con variazione minore di 1dB (da 50 a 70 W di potenza di pilotaggio per la potenza di uscita nominale). Requisiti rete di alimentazione : 85-132 V/170-264 V ac (100, 110, 120, 200, 210, 220, 230 & 240 V nominali), +10% -15% tol.), 50-60 Hz, monofase, 1200 VA.

• Conforme ai requisiti di sicurezza CE e di compatibilità elettromagnetica cosi come alle normative FCC (bande dei 10 & 12 m bloccate).

• Dimensioni e peso: LxPxA: 406x315x150mm, 16kg.

• Condizioni ambientali operative:

• temperatura tra: 0...+50 ° C

• umidità: fino a 95% @ +35 ° C

• altitudine: fino a 3000m sul livello del mare senza declassamento della potenza d'uscita.
